题记:

Xposed作为一个著名的Hook框架,早已经在移动安全行业家喻户晓。今天写这篇文章主要也是想下手玩玩这个框架,至于框架的安装,虽然也会碰见很多问题,但是今天暂不附上教程,因为最近精力有限,等有时间我会附上安装教程,以及遇见的问题解决方法!

知识前导:

Hook技术

  • Hook英文翻译为“钩子”,而钩子就是在事件传送到终点前截获并监控事件的传输,像个钩子钩上事件一样,并且能够在钩上事件时,处理一些自己特定的事件;
  • Hook使它能够将自己的代码“融入”被勾住(Hook)的进程中,成为目标进程的一部分;
  • 在Andorid沙箱机制下,Hook是我们能通过一个程序改变其他程序某些行为得以实现;

    Hook分类

  1. 根据Android开发模式,Native模式(C/C++)和Java模式(Java)区分,在Android平台上

    Java层级的Hook;

    Native层级的Hook;

  2. 根Hook对象与Hook后处理事件方式不同,Hook还分为:

    消息Hook;

    API Hook;

  3. 针对Hook的不同进程上来说,还可以分为:

    全局Hook;

    单个进程Hook;

Hook原理

Hook技术本质是函数调用,由于处于Linux用户状态,每个进程有自己独立的进程控件,所以必须先注入所要Hook的进程空间,修改其内存中进程代码,替换过程表的符号地址,通过ptrace函数附加进程,向远程进程注入so库,从而达到监控以及远程进程关键函数挂钩;

Hook工作流程

  1. Android相关内核函数:

    ptrace函数:跟踪一个目标进程,结束跟踪一个目标进程,获取内存字节,像内存写入地址;

    dlopen函数:以指定模式打开指定的动态链接库文件;

    mmap函数:分配一段临时的内存来完成代码的存放;

  2. 向目标进程注入代码总结后的步骤分为以下几步:

    1. 用ptrace函数attch上目标进程;

    2. 发现装载共享库so函数;

    3. 装载指定的.so;

      4.让目标进程的执行流程跳转到注入的代码执行;

    4. 使用ptrace函数的detach释放目标集成;

Xposed原理分析

Xposed框架的原理是修改系统文件,替换了/system/bin/app_process可执行文件,在启动Zygote时加载额外的jar文件(/data/data/de.robv.android.xposed.installer/bin/XposedBridge.jar),并执行一些初始化操作(执行XposedBridge的main方法)。然后我们就可以在这个Zygote上下文中进行某些hook操作。

在Android中,zygote是整个系统创建新进程的核心进程。zygote进程在内部会先启动Dalvik虚拟机,继而加载一些必要的系统资源和系统类,最后进入一种监听状态。

在之后的运作中,当其他系统模块(比如AMS)希望创建新进程时,只需向zygote进程发出请求,zygote进程监听到该请求后,会相应地fork出新的进程,于是这个新进程在初生之时,就先天具有了自己的Dalvik虚拟机以及系统资源。

zygote进程是由init进程启动起来,由init.rc 脚本中关于zygote的描述可知:zygote对应的可执行文件就是/system/bin/app_process,也就是说系统启动时会执行到这个可执行文件的main()函数里。

知识小记

Xposed 提供了几个接口类供xposed模块继承,不同的接口类对应不同的hook时机 IXposedHookZygoteInit zygote 初始化前就执行挂钩,即loadModule执行时就挂钩了 IXposedHookLoadPackage apk包加载的时候执行挂钩,先将挂钩函数保存起来,等加载apk函数执行后触发callback (这里的callback是xposed框架自己挂钩的函数),再执行模块注册的挂钩函数 IXposedHookInitPackageResources apk资源实例化时执行挂钩,同上。

正文

Xposed的技术实现是通过系统进程Hook技术,所以必须要有root权限才行。一般通过刷机来实现,这里我找了个兼容模拟器的Xposed来操作。这里我通过三个简单的Hook插件开发,来介绍下Xposed插件开发的基本方法。当然我会附上完整源码来供大家学习研究。接下来,让我们开启上帝模式!

Hook装载的apk程序包名

新建一个入口类并继承并实现IXposedHookLoadPackage接口

如下操作,我们新建了一个Hook的类,并实现IXposedHookLoadPackage接口中的handleLoadPackage方法,然后对当前装载的apk程序包名进行打印。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
package com.example.test;

import de.robv.android.xposed.IXposedHookLoadPackage;
import de.robv.android.xposed.XposedBridge;
import de.robv.android.xposed.callbacks.XC_LoadPackage;
/** * Created by Ethan on 2018/11/18. */
public class Hook implements IXposedHookLoadPackage
{
@Override
public void handleLoadPackage(XC_LoadPackage.LoadPackageParam loadPackageParam) throws Throwable {
// 打印装载的apk程序包名
XposedBridge.log("Launch app: " + loadPackageParam.packageName);
XposedBridge.log("Hook已经成功了");
}}

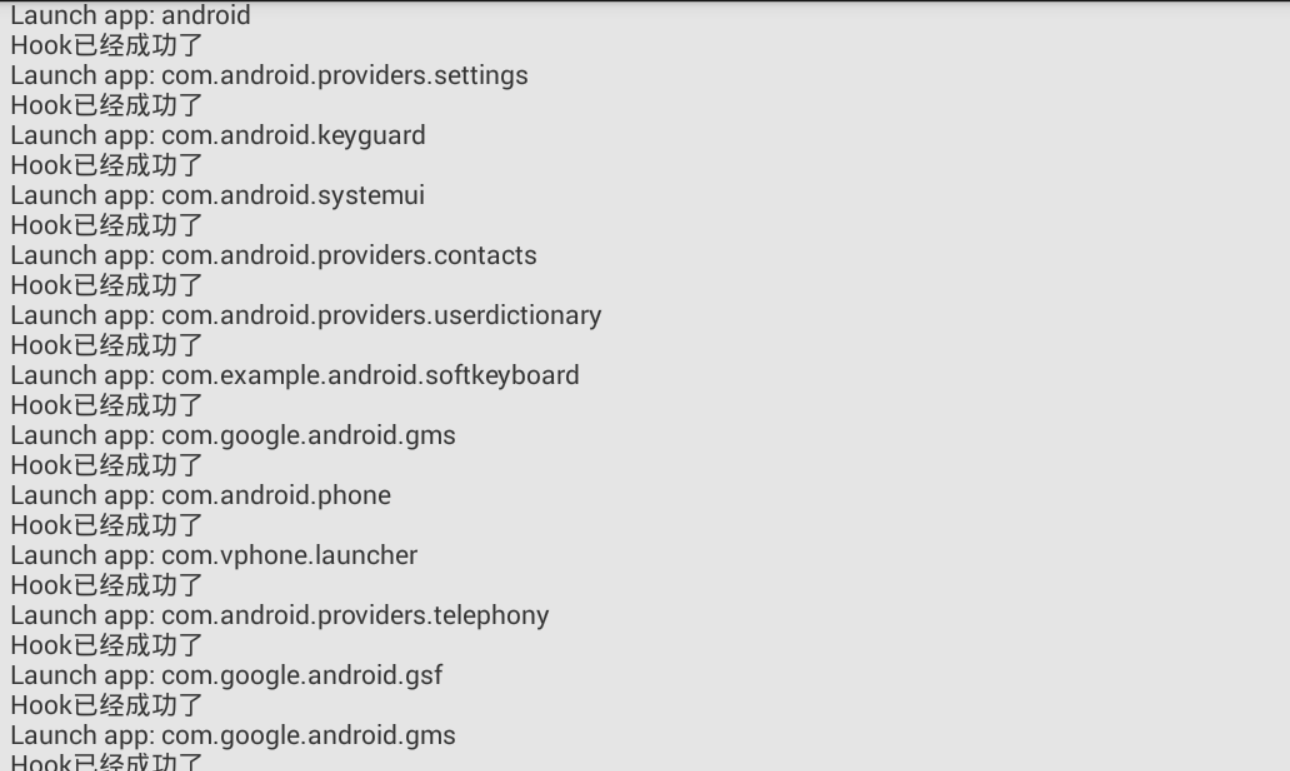

这是一个最简单的一个Xposed插件,实现的功能就是对当前安卓虚拟机装载的apk程序的报名进行Hook,并且打印出来。

按钮劫持Hook

首先自己写一个粗糙的apk,实现的功能就是点击界面的按钮,就会弹出消息你未被劫持的消息!具体完整代码如下:

MainActivity:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
package com.example.ceshi;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {
private Button button;

public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

button = (Button) findViewById(R.id.button);

button.setOnClickListener(new View.OnClickListener() {
public void onClick(View v) {
Toast.makeText(MainActivity.this, toastMessage(), Toast.LENGTH_SHORT).show();
}
});
}

public String toastMessage() {
return "我未被劫持";
}
}

activity_main.xml:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context="com.example.ceshi.MainActivity">

<Button
android:id="@+id/button"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Button" />

</android.support.constraint.ConstraintLayout>

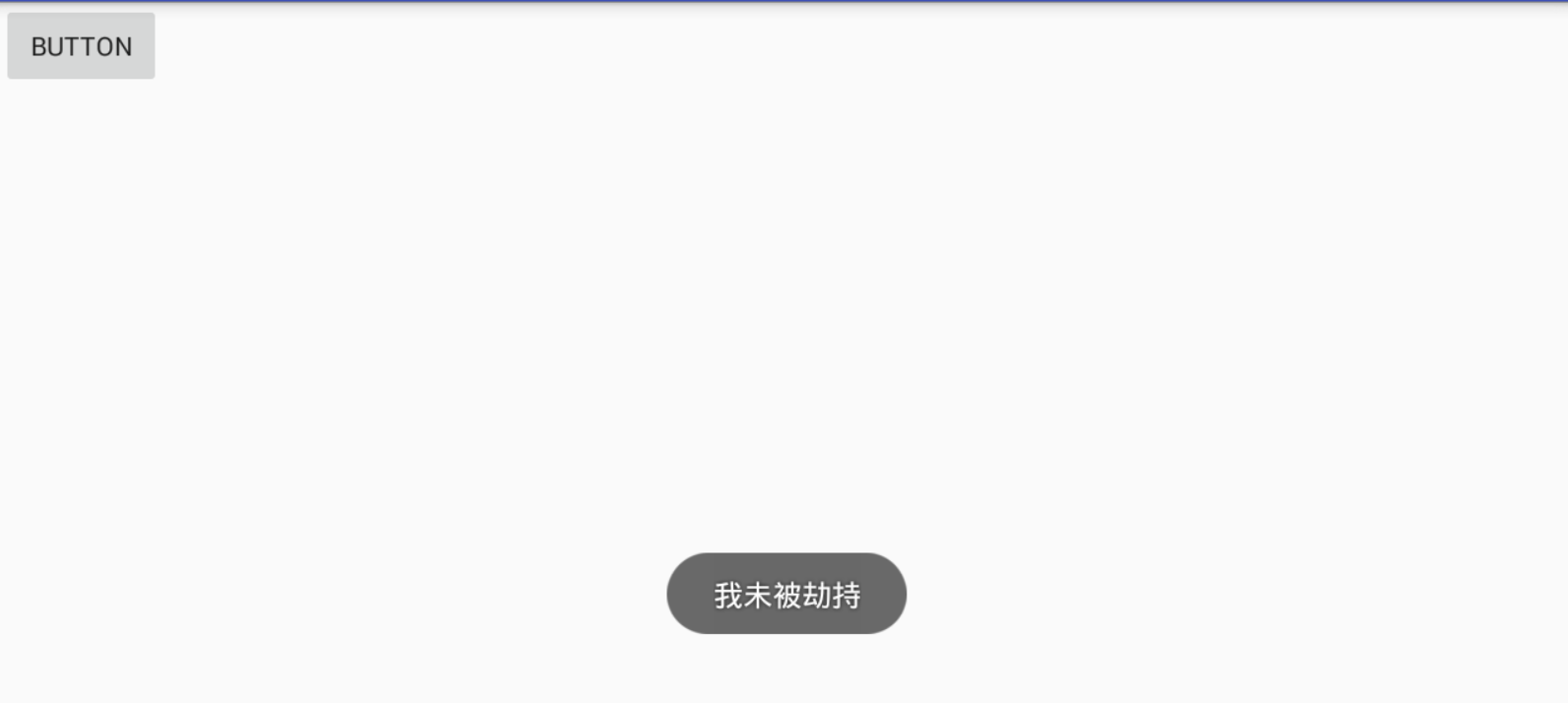

实现功能如图

接下来我们要对这个apk的按钮的方法进行Hook,并且修改方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
package com.example.xposed;
import de.robv.android.xposed.IXposedHookLoadPackage;
import de.robv.android.xposed.XC_MethodHook;
import de.robv.android.xposed.XposedHelpers;
import de.robv.android.xposed.callbacks.XC_LoadPackage;

public class HookToast implements IXposedHookLoadPackage {

//Module继承了IXposedHookLoadPackage接口,当系统加载应用包的时候回回调 handleLoadPackage;
public void handleLoadPackage(XC_LoadPackage.LoadPackageParam loadPackageParam) throws Throwable {
//过滤包名,定位要Hook的包名
if (loadPackageParam.packageName.equals("com.example.ceshi")) {

//定位要Hook的具体的类名
Class clazz = loadPackageParam.classLoader.loadClass("com.example.ceshi.MainActivity");
//Hook的方法为toastMessage,XposedHelpers的静态方法 findAndHookMethod就是hook函数的的方法,其参数对应为 类名+loadPackageParam.classLoader(照写)+方法名+参数类型(根据所hook方法的参数的类型,即有多少个写多少个,加上.class)+XC_MethodHook回调接口;
XposedHelpers.findAndHookMethod(clazz, "toastMessage", new XC_MethodHook() {
protected void beforeHookedMethod(MethodHookParam param) throws Throwable {
super.beforeHookedMethod(param);
}

protected void afterHookedMethod(XC_MethodHook.MethodHookParam param) throws Throwable {
//param.setResult("你已被劫持")将返回的结果设置成了你已被劫持
param.setResult("你已被劫持");
}
});
}
}
}

经过以上操作,当apk执行时会调用我们的Hook类,然后执行就会对apk对应的进程方法进行修改,达到Hook的效果。

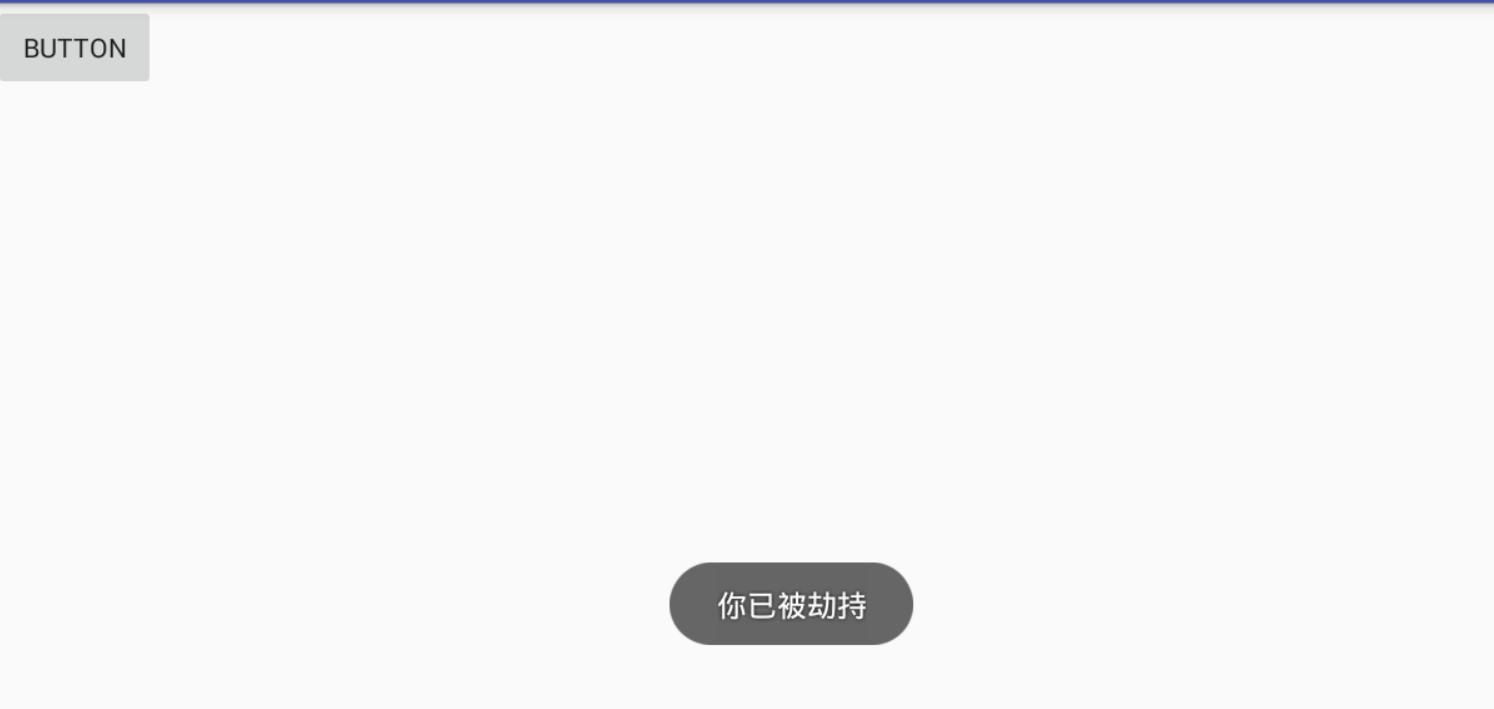

Hook后效果如图:

登陆劫持

上面进行的按钮劫持的效果也许还不够明显或者说是有趣。大家可能跟我一样喜欢登陆劫持密码这样的操作,首先我们还是自己写一个简单的登陆程序。

MainActivity:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
package com.example.xposedtest;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {
EditText Name; //定义Plain Test控件第一个输入框的名字
EditText Pass; //定义Plain Test控件第二个输入框的名字

protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
Name = (EditText) findViewById(R.id.TEXT_NAME); //通过findViewById找到输入框控件对应的id并给它起一个名字
Pass = (EditText) findViewById(R.id.TEST_PASS);//通过findViewById找到输入框控件对应的id并给它起一个名字
Button Login = (Button) findViewById(R.id.BTN_Login);//通过findViewById找到按钮控件对应的id并给它起一个名字
Login.setOnClickListener(new View.OnClickListener() { //监听有没有点击按钮控件 如果点击了就会执行onClick函数
@Override
public void onClick(View view) {
check(Name.getText().toString().trim(),Pass.getText().toString().trim()); //调用check函数
}
});
}
public void check(String name,String pass) //自定义函数check 这里用来检查用户名和密码是否是cck和1234
{
if(name.equals("cck")&&pass.equals("1234"))
{
Toast.makeText(MainActivity.this,"登录成功", Toast.LENGTH_SHORT).show();//弹框
}
else
Toast.makeText(MainActivity.this,"登录失败", Toast.LENGTH_SHORT).show();//弹框
}
}

activity_main.xml:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context="com.example.xposedtest.MainActivity">

<TextView
android:text="用户名:"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentTop="true"
android:layout_alignParentLeft="true"
android:layout_alignParentStart="true"
android:layout_marginLeft="63dp"
android:layout_marginStart="63dp"
android:layout_marginTop="77dp"
android:id="@+id/textView"/>

<TextView
android:text="密码:"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginTop="77dp"
android:id="@+id/textView2"
android:layout_below="@+id/textView"
android:layout_alignLeft="@+id/textView"
android:layout_alignStart="@+id/textView"/>

<EditText
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:inputType="textPersonName"
android:ems="10"
android:layout_alignBottom="@+id/textView"
android:layout_toRightOf="@+id/textView"
android:layout_toEndOf="@+id/textView"
android:id="@+id/TEXT_NAME"/>

<EditText
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:inputType="textPassword"
android:ems="10"
android:layout_alignBottom="@+id/textView2"
android:layout_toRightOf="@+id/textView2"
android:layout_toEndOf="@+id/textView2"
android:id="@+id/TEST_PASS"/>

<Button
android:text="登录"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_below="@+id/TEST_PASS"
android:layout_toRightOf="@+id/textView"
android:layout_toEndOf="@+id/textView"
android:layout_marginLeft="13dp"
android:layout_marginStart="13dp"
android:layout_marginTop="130dp"
android:id="@+id/BTN_Login"/>

</RelativeLayout>

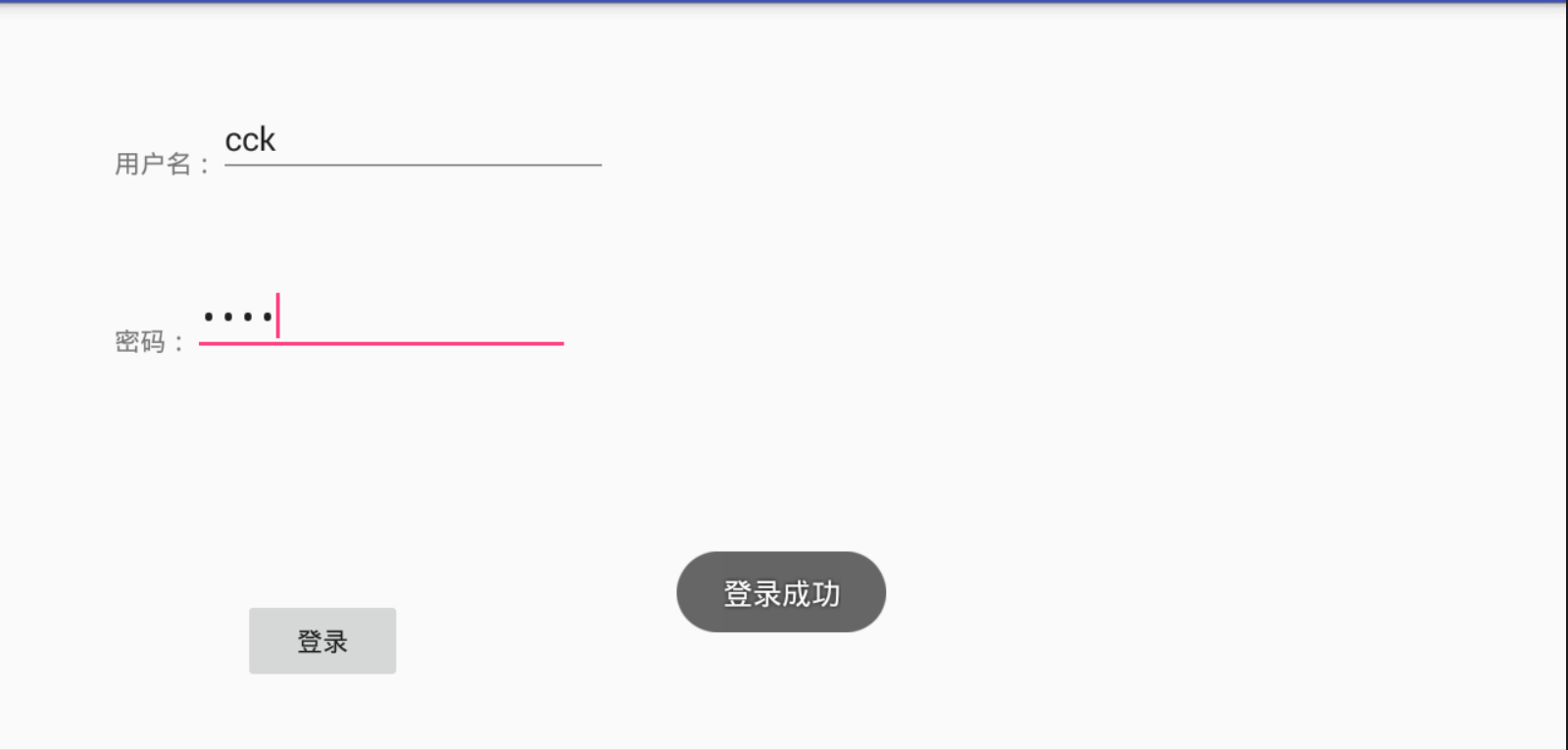

实现效果如图:

只有当我们输入正确的用户名cck和密码1234时才会弹出登陆成功的消息。

这里的我们要Hook的效果为不管输入什么,都会显示登陆成功,实现的手段就是Hook对应的方法,并对相应的参数进行修改,还是使用上面的回调方法来实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
package com.example.xposeddeluhook;

import de.robv.android.xposed.IXposedHookLoadPackage;
import de.robv.android.xposed.XC_MethodHook;


import de.robv.android.xposed.XposedBridge;
import de.robv.android.xposed.callbacks.XC_LoadPackage;

import static de.robv.android.xposed.XposedHelpers.findAndHookMethod;
public class Hookdenglu implements IXposedHookLoadPackage {

/**
* 包加载时候的回调
*/
public void handleLoadPackage(final XC_LoadPackage.LoadPackageParam lpparam) throws Throwable {

// 将包名不是 com.example.xposedtest 的应用剔除掉,可以减少管理的类
if (!lpparam.packageName.equals("com.example.xposedtest"))
return;
XposedBridge.log("Loaded app: " + lpparam.packageName);

//第一个参数是className,表示被注入的方法所在的类
//第二个参数是类加载器,照抄就行
//第三个参数是被注入的方法名
//第四五个参数是第三个参数的两个形参的类型
//最后一个参数是匿名内部类
findAndHookMethod("com.example.xposedtest.MainActivity", lpparam.classLoader, "check", String.class,
String.class, new XC_MethodHook() {

/**
* 该方法在check方法调用之前被调用,我们输出一些日志,并且捕获参数的值。
* 最后两行的目的是改变参数的值。也就是说无论参数是什么值,都会被替换为name为cck,pass为1234
* @param param
* @throws Throwable
*/
protected void beforeHookedMethod(MethodHookParam param) throws Throwable {
XposedBridge.log("开始劫持了~");
XposedBridge.log("参数1 = " + param.args[0]);
XposedBridge.log("参数2 = " + param.args[1]);
param.args[0] = "cck";
param.args[1] = "1234";
}
/**
* 该方法在check方法调用之后被调用
* @param param
* @throws Throwable
*/

protected void afterHookedMethod(MethodHookParam param) throws Throwable {
XposedBridge.log("劫持结束了~");
XposedBridge.log("参数1 = " + param.args[0]);
XposedBridge.log("参数2 = " + param.args[1]);

}
});
}

}

上述代码我们通过对方法的参数进行了重赋值,来达到了我们想要的结果!

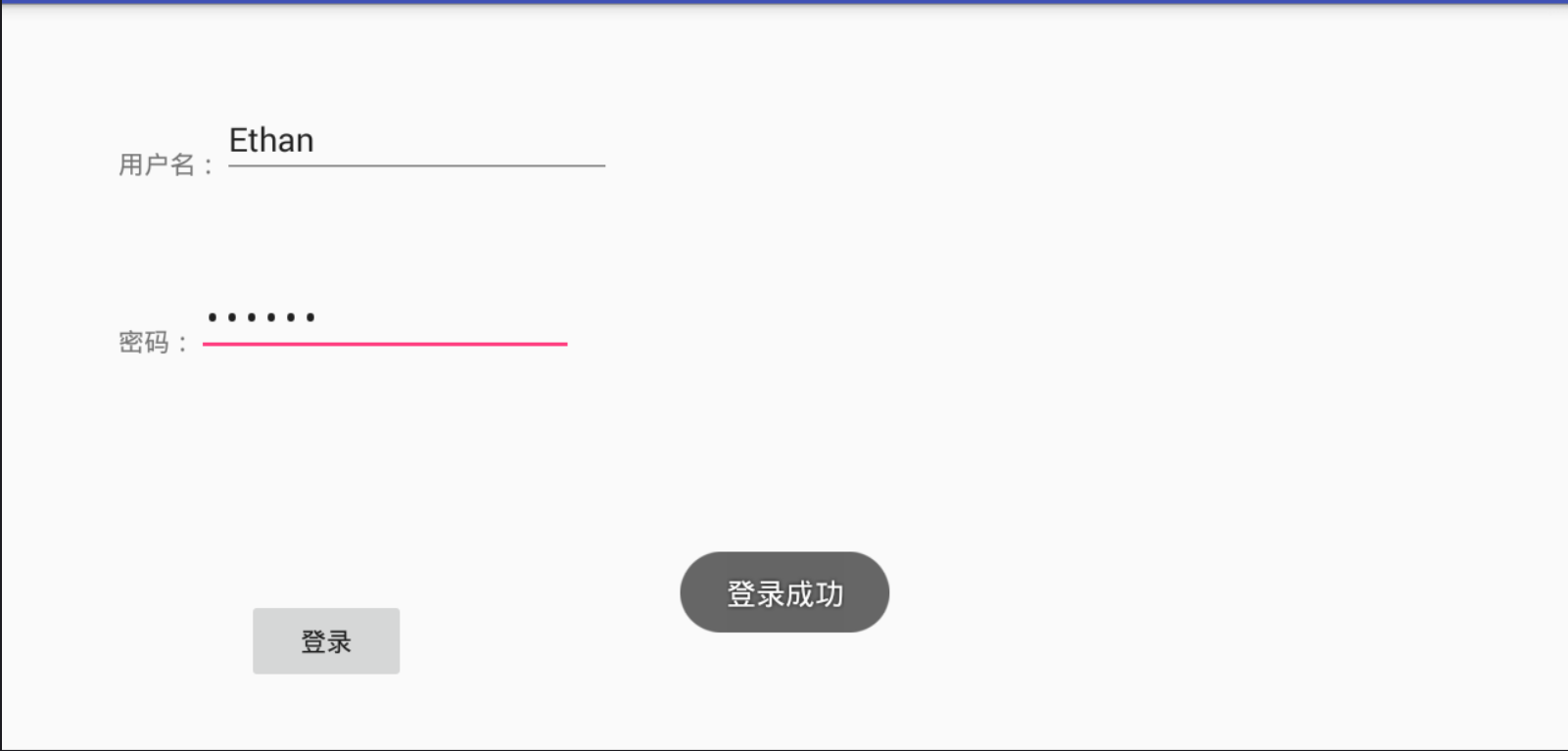

实现效果如下:

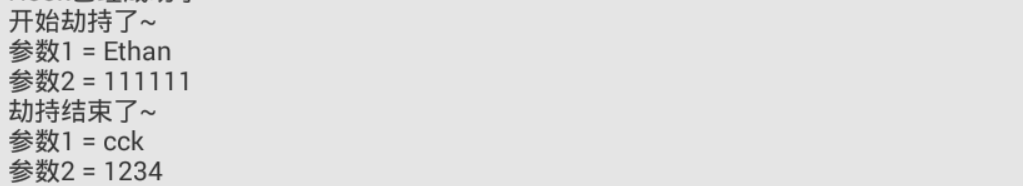

Xposed日志如下:

Think one Think

Xposed可以在不修改APK源码的情况下,通过自己编写的模块来影响程序运行的框架服务,采用了插件机制,通过替换/system/bin/app_process程序控制zygote进程,使得app_process在启动过程中会加载XposedBridge.jar这个jar包,从而完成对Zygote进程及其创建的Dalvik虚拟机的劫持,从而可以使我们开启上帝模式,从原理上讲,只要你对要操作的方法,参数的个数,类型了如指掌,那你就可以实现任意应用的任意方法的Hook。这也是Xposed插件开发的初衷!
